특정설비

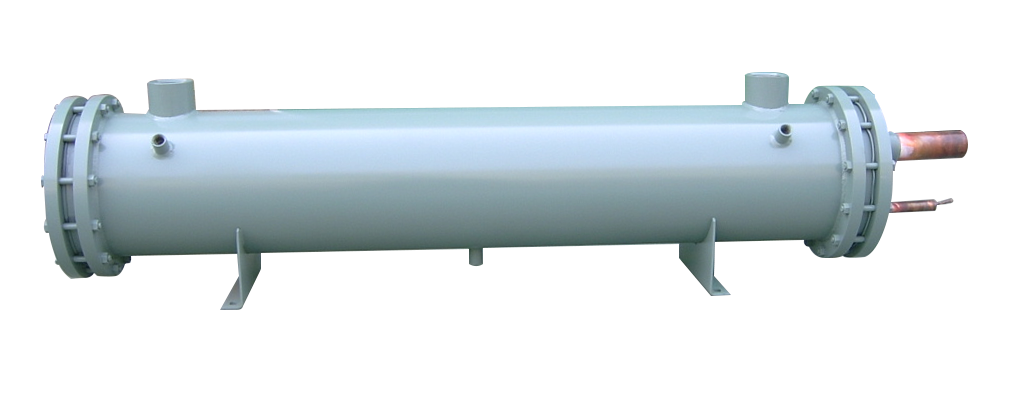

특정설비 - 응축기 싱글 특징

설계압력 : 2.2 MPa (R-22 기준)
내압시험압력 : 냉매측 2.42 MPa, 냉각수측 0.8 MPa
냉각수 입구온도 : 32 ℃
냉각수 출구온도 : 37 ℃
가용전의 용융온도 : 72 ℃

제품사양(Specification)

Model NO.	DIMENSION (mm)						CONNECTION				PUMP DOWN CAPA'	냉각수 저장량	냉각수 순환량
Model NO.	ØD	L	A	B	E	F	"P"	"Q"	W : IN	W : OUT	(kg)	(L)	(LPM)
10TAH-003	165	640	390	100	150	100	5/8"	3/8"	40A	40A	5.4	3.9	39.3
10TAH-005	165	790	550	100	150	100	3/4"	1/2"	40A	40A	6.7	4.8	65.5
10TAH-008	165	1000	750	100	150	100	7/8"	5/8"	40A	40A	8.3	6.2	98.3
10TAH-010	216	1190	800	120	150	100	7/8"	5/8"	50A	50A	22.3	8.2	131.0
10TAH-015	216	1190	800	120	150	100	1 1/8"	7/8"	50A	50A	19.2	11.0	196.6
10TAH-020	216	1467	1000	120	150	100	1 1/8"	7/8"	50A	50A	22.9	14.3	262.1
10TAH-030	267	1497	1000	120	210	100	1 3/8"	7/8"	65A	65A	36.8	20.1	393.1
10TAH-040	267	1807	1300	120	210	100	1 5/8"	7/8"	65A	65A	44.6	24.7	524.2
10TAH-050	318	1819	1300	140	260	100	2 1/8"	1 1/8"	80A	80A	69.6	30.1	655.2
10TAH-060	318	1819	1300	140	260	100	2 1/8"	1 1/8"	80A	80A	64.0	35.1	786.2
10TAH-080	356	2051	1600	140	290	90	2 3/8"	1 1/8"	100A	100A	98.7	44.3	1048.3

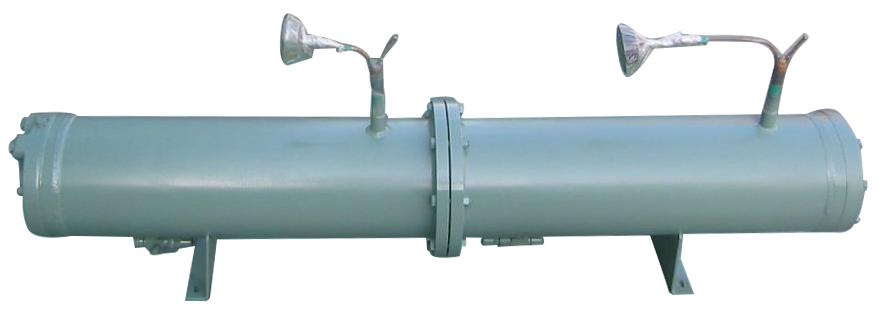

특정설비 - 응축기 듀얼 특징

설계압력 : 2.2 MPa (R-22 기준)
내압시험압력 : 냉매측 2.42 MPa, 냉각수측 0.8 MPa
냉각수 입구온도 : 32 ℃
냉각수 출구온도 : 37 ℃
가용전의 용융온도 : 72 ℃

제품사양(Specification)

Model NO.	DIMENSION (mm)						CONNECTION				PUMP DOWN CAPA'	냉각수 저장량	냉각수 순환량
Model NO.	ØD	L	A	B	E	F	"P"	"Q"	W : IN	W : OUT	(kg)	(L)	(LPM)
12TAH-003D	165	1196	750	100	150	100	1/2"	3/8"	40A	40A	10.9	6.2	78.6
12TAH-005D	216	1203	750	100	150	100	3/4"	1/2"	50A	50A	20.8	9.1	131.0
12TAH-008D	216	1203	750	100	150	100	3/4"	5/8"	50A	50A	17.8	12.0	196.6
12TAH-010D	216	1503	900	100	150	100	7/8"	5/8"	50A	50A	23.0	14.6	262.1
12TAH-015D	267	1533	900	100	210	100	1 1/8"	7/8"	65A	65A	36.2	21.1	393.1
12TAH-020D	267	1933	1200	100	210	100	1 1/8"	7/8"	65A	65A	47.2	26.5	524.2
12TAH-030D	318	1936	1200	100	250	100	1 3/8"	7/8"	80A	80A	68.5	37.0	786.2
12TAH-040D	356	2351	1300	100	290	90	1 5/8"	7/8"	100A	100A	108.7	50.2	1048.3

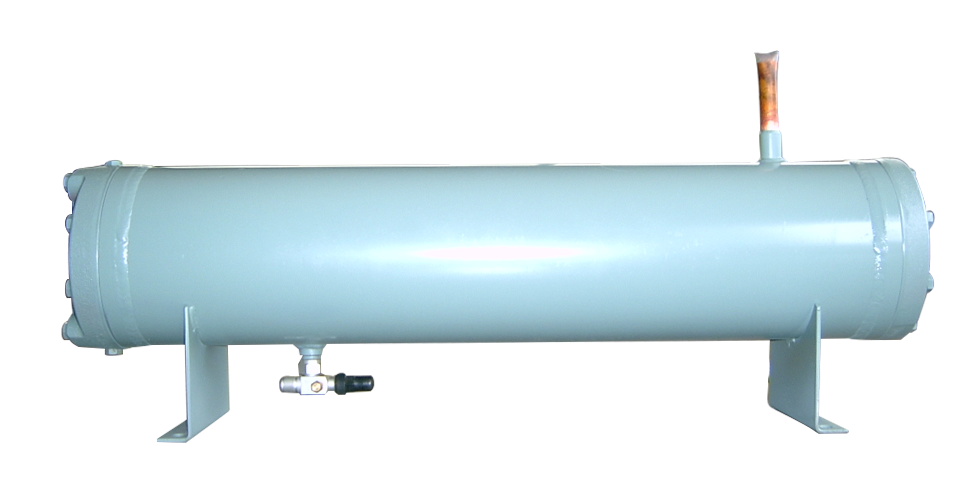

특정설비 - 증발기 싱글 특징

설계압력 : 1.3 MPa (R-22 기준)
내압시험압력 : 냉매측 1.43 MPa, 냉각수측 0.8 MPa
냉수 입구온도 : 12 ℃
냉수 출구온도 : 7 ℃

제품사양(Specification)

Model NO.	DIMENSION (mm)						CONNECTION					냉 수 저장량	냉 수 순환량
Model NO.	ØD	L	A	C	F	G	"P"	"Q"	"I"	"O"	"DR"	(L)	(LPM)
20HA-003	140	785	400	489	150	80	5/8"	3/4"	25A	25A	15A	9.6	30.2
20HA-005	165	785	400	489	150	80	5/8"	7/8"	32A	32A	15A	7.5	50.4
20HA-008	165	1113	550	819	150	80	3/4"	1 1/8"	40A	40A	15A	11.4	75.6
20HA-010	216	1113	550	789	150	80	3/4"	1 1/8"	40A	40A	15A	22.7	100.8
20HA-015	216	1113	550	789	150	80	7/8"	1 3/8"	50A	50A	15A	19.6	151.2
20HA-020	216	1513	1100	1189	150	80	7/8"	1 5/8"	50A	50A	15A	27.7	201.6
20HA-030	267	1523	1100	1129	210	80	7/8"	2 1/8"	65A	65A	15A	42.4	302.4
20HA-040	267	1998	1300	1598	210	80	7/8"	2 1/8"	65A	65A	15A	57.1	403.2
20HA-050	318	1998	1300	1558	260	90	1 1/8"	2 1/2"	80A	80A	25A	88.1	504.0
20HA-060	318	1998	1300	1518	260	90	1 1/8"	2 1/2"	100A	100A	25A	80.1	604.8
20HA-080	356	2024	1300	1504	300	90	1 1/8"	3"	100A	100A	25A	93.1	806.4

특정설비 - 증발기 듀얼 특징

설계압력 : 1.3 MPa (R-22 기준)
내압시험압력 : 냉매측 1.43 MPa, 냉수측 0.8 MPa
냉수 입구온도 : 12 ℃
냉수 출구온도 : 7 ℃

제품사양(Specification)

Model NO.	DIMENSION (mm)						CONNECTION					냉 수 저장량	냉 수 순환량
Model NO.	ØD	L	A	C	F	G	"P"	"Q"	"I"	"O"	"DR"	(L)	(LPM)
21HA-003D	165	1113	550	819	150	80	1/2"	3/4"	40A	40A	15A	11.4	60.5
21HA-005D	216	1113	550	789	150	80	5/8"	7/8"	40A	40A	15A	22.7	100.8
21HA-008D	216	1113	550	789	150	80	3/4"	1 1/8"	50A	50A	15A	19.6	151.2
21HA-010D	216	1513	1100	1189	150	80	3/4"	1 1/8"	50A	50A	15A	27.7	201.6
21HA-015D	267	1523	1100	1129	210	80	7/8"	1 3/8"	65A	65A	15A	42.6	302.4
21HA-020D	267	1998	1300	1598	210	80	7/8"	1 5/8"	65A	65A	15A	57.1	403.2
21HA-025D	318	1998	1300	1558	250	90	7/8"	1 5/8"	80A	80A	25A	88.1	504
21HA-030D	318	1998	1300	1518	250	90	7/8"	2 1/8"	80A	80A	25A	80.1	604.8
21HA-040D	356	2024	1300	1504	300	90	7/8"	2 1/8"	100A	100A	25A	93.1	806.4
