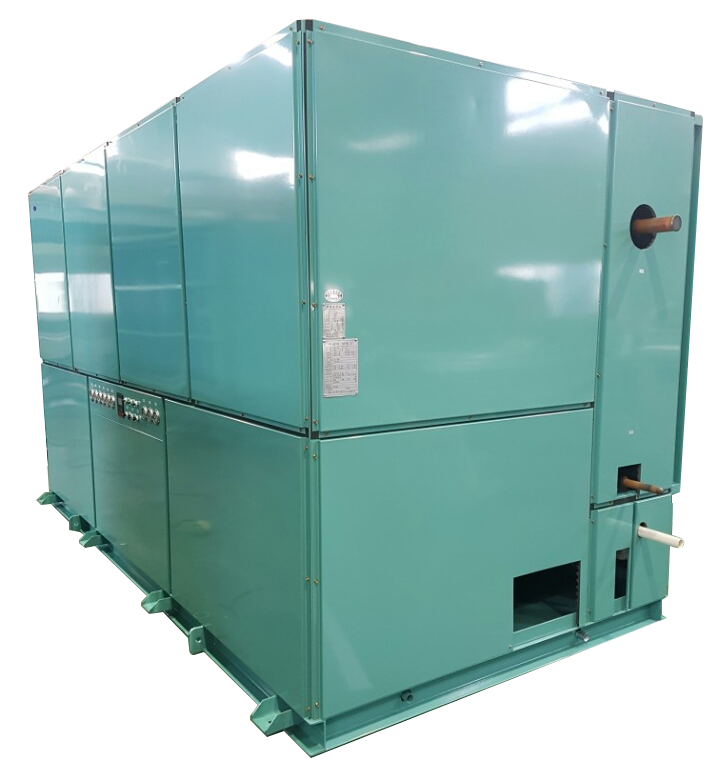

대형냉방기 특징
- 성능이 우수한 압축기 사용 (U.S CARRIER 압축기 채용)
- 선택사양인 히터를 부착하시면 여름엔 냉방기로 겨울엔 난방기로 사계절 전천후 사용 가능
- 마이콤 콘트롤을 사용하여 실내환경에 맞게 적정온도 유지 가능
- 완벽한 안전장치로 기기 안정성 보장
- 실내의 부하에 따라 압축기의 언로딩 및 온 오프제어로 냉방능력이 자동으로 조절
- 보수 및 점검이 용이한 구조로 설계 제작
- 현장 조건에 따른 맞춤 설계
대형냉방기 [공냉식] 제품사양(Specification)
| MODEL | DAA-300 | DAA-400 | DAA-500 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 구분 | 단위 | 실내기 | 실외기 | 실내기 | 실외기 | 실내기 | 실외기 | ||
| 냉 방 능 력 | kcal/h | 71,000 | 100,000 | 30,000 | |||||
| 송풍기 | 형 식 | TYPE | SIROCCO FAN | 직결구동 프로펠라 | SIROCCO FAN | 직결구동 프로펠라 | SIROCCO FAN | 직결구동 프로펠라 | |
| 모 터 출 력 | kWxPxEA | 5.5 | 0.75 x 3 | 7.5 | 0.75 x 4 | 11.2 | 0.75 x 5 | ||
| 풍 량 | CMM | 270 | 690 | 360 | 800 | 450 | 1,150 | ||
| 규 격 | - | # 3 x 1EA | ф 700 x 3EA | # 3 ½ x 1EA | ф 650 x 4EA | # 3 x 2EA | ф 700 x 5EA | ||
| 압축기 | 형식 및 수량 | - | - | 반밀폐형 1대 | - | 반밀폐형 1대 | - | 반밀폐형 2대 | |
| 전동기출력 | kW | - | 22.5 | - | 30 | - | 15+22.5 | ||
| 응축기 | FIN AND TUBE | ||||||||
| 증발기 | FIN AND TUBE | ||||||||
| 배관경 | 고 압 액 관 | mm | 22.22 | 22.22 | 22.22 x 2 | ||||
| 저압 가스관 | mm | 53.98 | 53.98 | 41.28 x 1, 53.98 x 1 | |||||
| 냉매제어장치 | 외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE) | ||||||||
| 냉 매 | R-22 또는 환경 친화냉매 | ||||||||
| 색 상 | MAKER COLOR | ||||||||
| 전 원 | AC 3ф x 220V / 380V / 440V x 60Hz | ||||||||
| 총 소 요 동 력 | kW | 30.25 | 40.5 | 52.45 | |||||
| 외 형 | 가 로 | mm | 1,960 | 2,910 | 2,380 | 3,660 | 2,810 | 2,060 / 2,910 | |
| 세 로 | mm | 1,520 | 1,100 | 1,640 | 1,160 | 1,640 | 1,100 / 1,200 | ||
| 높 이 | mm | 1,960 | 1,196 | 1,960 | 1,196 | 2,200 | 1,186 / 1,196 | ||
| 제 품 중 량 | kg | 560 | 1250 | 710 | 1500 | 1300 | 1,850 | ||
| MODEL | DAA-300D | DAA-400D | DAA-500D | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 구분 | 단위 | 실내기 | 실외기 | 실내기 | 실외기 | 실내기 | 실외기 | ||||
| 냉 방 능 력 | kcal/h | 71,000 | 100,000 | 125,000 | |||||||
| 송풍기 | 형 식 | TYPE | SIROCCO FAN | 직결구동 프로펠라 | SIROCCO FAN | 직결구동 프로펠라 | SIROCCO FAN | 직결구동 프로펠라 | |||
| 전동기 출력 | kWxEA | 5.5 | (0.75 x 2) x 2 | 5.5 | (0.75 x 2) x 4 | 11.2 | (0.75 x 2)+(0.75 x 3) | ||||
| 풍 량 | CMM | 270 | 400 x 2 | 360 | 460 x 2 | 450 | 460+690 | ||||
| 규 격 | - | # 3 x 1EA | (ф650 x 2) x 2 | # 3 ½ x 1EA | (ф700 x 2) x 2 | # 3 x 2EA | (ф700 x 2)+(ф700 x 3) | ||||
| 압축기 | 형 식 및 수량 | - | - | 밀폐형 2대 | - | 밀폐형 2대 | - | 밀폐형 2대 | |||
| 전동기출력 | kW | - | 11.2+11.2 | - | 15.5+15.5 | - | 15.5+22.5 | ||||
| 응축기 | FIN AND TUBE | ||||||||||
| 증발기 | FIN AND TUBE | ||||||||||
| 배관경 | 고 압 액 관 | mm | 22.22 x 2 | 22.22 x 2 | 22.22 x 2 | ||||||
| 저압 가스관 | mm | 34.92 x 2 | 41.28 x 2 | 41.28 x 1, 53.98 x 1 | |||||||
| 냉매제어장치 | 외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE) | ||||||||||
| 냉 매 | R-22 또는 환경 친화냉매 | ||||||||||
| 색 상 | MAKER COLOR | ||||||||||
| 전 원 | AC 3ф x 220V / 380V / 440V x 60Hz | ||||||||||
| 총 소 요 동 력 | kW | 30.9 | 39.5 | 52.95 | |||||||
| 외 형 | 가 로 | mm | 1,830 | 2,000 / 2,000 | 2,230 | 2,000 / 2,000 | 2,360 | 2,000 / 3,200 | |||
| 세 로 | mm | 1,250 | 1,100 / 1,100 | 1,250 | 1,100 / 1,100 | 1,635 | 1,100 / 1,200 | ||||
| 높 이 | mm | 1,932 | 943 / 943 | 1,932 | 1,197 / 1,197 | 1,910 | 1,197 / 2,060 | ||||
| 제 품 중 량 | kg | 560 | 380 x 2 | 710 | 450 x 2 | 1300 | 450 + 1,250 | ||||
대형냉방기 [수냉식] 제품사양(Specification)
| MODEL | DWA-300 | DWA-400 | DWA-500 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 구분 | 단위 | ||||||||||
| 냉 방 능 력 | kcal/h | 90,000 | 112,000 | 140,000 | |||||||
| 송풍기 | 형 식 | TYPE | SIROCCO FAN | ||||||||
| 모 터 출 력 | kWxPxEA | 5.5 | 7.5 | 11.2 | |||||||
| 풍 량 | CMM | 270 | 360 | 450 | |||||||
| 규 격 | # x EA | # 3 x 1EA | # 3 ½ x 1EA | # 3 x 2EA | |||||||
| 압축기 | 형식 및 수량 | - | 반밀폐형 1대 | 반밀폐형 1대 | 반밀폐형 2대 | ||||||
| 전동기출력 | kW | 22.5 | 30 | 15+22.5 | |||||||
| 응축기 | 형 식 | SHELL & TUGE TYPE | |||||||||
| 냉각수량 | LPM | 386 | 507 | 679 | |||||||
| 증발기 | FIN AND TUBE | ||||||||||
| 배관경 | 고 압 액 관 | mm | 22.22 | 22.22 | 22.22 x 2EA | ||||||
| 저압 가스관 | mm | 53.98 | 53.98 | 41.28, 53.98 | |||||||
| 냉매제어장치 | 외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE) | ||||||||||
| 냉 매 | R-22 또는 환경 친화냉매 | ||||||||||
| 색 상 | MAKER COLOR | ||||||||||
| 전 원 | AC 3ф x 220V / 380V / 440V x 60Hz | ||||||||||
| 총 소 요 동 력 | kW | 36 | 50 | 59 | |||||||
| 외 형 | 가 로 | mm | 1,960 | 2,380 | 2,810 | ||||||
| 세 로 | mm | 1,520 | 1,640 | 1,640 | |||||||
| 높 이 | mm | 1,960 | 1,960 | 2,200 | |||||||
| 제 품 중 량 | kg | 870 | 1000 | 1920 | |||||||
