항온항습기 [공냉식]

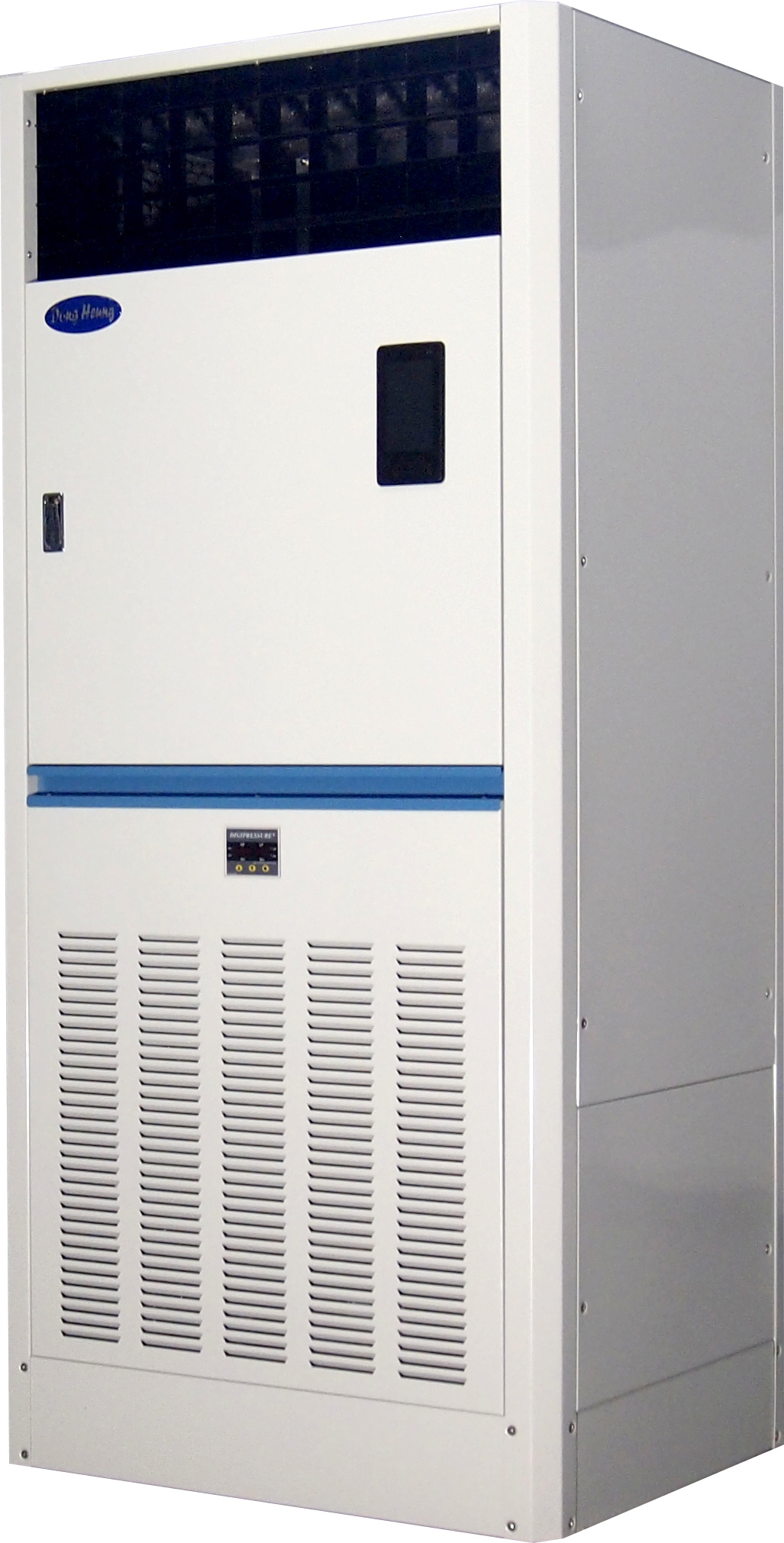

공냉식 항온항습기 - Up type 특장점

  • 마이콤 콘트롤을 사용하여 일정한 온습도 유지 가능
  • 조작이 간편하며 이상 발생시 메시지창에 이상부위 표시
  • 컴퓨터 NET-WORK 연결하여 원거리 운전상태 확인, 설정, 감시 기능구현
  • 미려한 색상과 디자인
  • 완벽한 기기 보호장치
  • 실내환경을 고려하여 저소음 운전
  • 보수 및 점검이 용이한 구조로 설계 제작
  • 현장 조건에 따른 맞춤 설계

기타특징

송풍방향 조절가능, ACCESS FLOOR 미설치 지역도 설치 및 사용가능 실험실 및 전산실용에 적합함


공냉식 항온항습기 - Up type 표준사양

MODEL DAC-030U DAC-050U DAC-060U DAC-075U DAC-100U DAC-150U DAC-200U DAC-200U
구분 단위
RT 3 5 6 7.5 10 15 20 30
냉 방 능 력 kcal/h 8,100 13,500 16,200 20,250 27,000 40,500 54,000 81,000
난 방 능 력 kcal/h 5,160 6,880 8,600 10,320 13,760 17,200 20,640 25,800
가 습 능 력 kg/h 3.0 4.0 6.0 6.0 8.0 10.0 12.0 15.0
송풍기 형 식 TYPE SIROCCO DOUBLE SUCTION
모 터 출 력 kWxPxEA 0.3x8x1 0.4x8x1 0.5x8x1 0.75x8x1 0.5x8x2 0.75x8x2 1.1x8x2 1.1x8x3
풍 량 CMM 33 55 66 82 110 165 220 330
규 격 # x EA # 1 ½ # 1 ¾ # 1 ¾ # 2 # 1 ¾ x 2 # 2 x 2 # 2 x 2 # 2 x 3
증발기 형 식 TYPE FIN AND TUBE
전 면 면 적 ㎡ 0.34 0.43 0.51 0.58 0.78 0.87 1.03 1.56
재열기 형 식 TYPE ELECTRIC HEATING COIL (AERO FINNED TUBE)
용 량 kW 6 8 10 12 16 20 24 30
제 어 STEP kWxSTEP 3x2 4x2 2.5x4 3x4 4x4 5x4 6x4 7.5x4
가습기 형 식 TYPE 전자전극봉
용 량 kW 2.2 5.9 5.9 5.9 5.9 11.1 11.1 11.1
배관경 고 압 액 관 mm 9.52 12.7 9.52 x 2 15.88 12.7 x 2 15.88 x 2 15.88 x 2 22.22 x 2
저 압 가 스 관 mm 19.05 22.22 19.05 x 2 28.58 22.22 x 2 28.58 x 2 28.58 x 2 34.92 x 2
가 습 기 급 수 mm Ø 9.52
드 레 인 A 25
여과기 재 질 % AFI 85%
흡음단열재 mm MASTER PHONE / 25
냉매제어장치   외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE)
냉 매   R-22 또는 환경친화 냉매
색 상   MAKER COLOR
전 원   AC 3ф x 220V / 380V / 440V x 60Hz
총 소 요 동 력 kW 10.8 18.4 21.1 25.05 31.2 40.2 53.8 69.2
외 형 깊 이 mm 700 700 780 780 780 850 850 950
폭 mm 850 850 1,150 1,150 1,400 1,850 1,850 2,400
높 이 mm 1,850 1,850 1,850 1,850 1,850 1,950 1,950 2,100
제 품 중 량 kg 380 420 500 580 740 900 1,050 1,300

공냉식 항온항습기 - Up type 운전조건

  • 냉방능력은 표준 풍량하에서 실내 공기온도 : 건구(DB) 27℃ / 습구(WB) 19.5℃ , 실외 공기온도 : 건구(DB) 35℃ 기준임.
  • 실내 온/습도 조건 : 온도 22±1℃ , 습도 50±5% (RH)
  • 재열기 및 가습기의 사양변경이 가능합니다.
  • 배관규격은 배관거리에 따라 변경될 수 있습니다.
  • 상기 이외의 특수사양도 주문 제작 가능합니다.
중량계산 3 5 6 8 10 15 20 20
케이싱 150 150 180 180 230 280 280 280
전기박스 10 10 13 13 15 20 20 20
D.X 20 25 35 40 55 75 100 100
히터 20 25 30 35 40 50 60 60
가습기 5 5 8 8 15 15 15 15
휀 20 25 30 30 50 60 70 70
전기 15 15 20 20 25 30 40 40
배관 3 5 6 8 10 15 20 20
총중량 246 265 328 342 450 560 625 625
증발기 3 5 6 8 10 15 20 20
ℓ 500 650 780 950 1100 1300 1500 1500

공냉식 항온항습기 - Down type 특장점

  • 마이콤 콘트롤을 사용하여 일정한 온습도 유지 가능
  • 조작이 간편하며 이상 발생시 메시지창에 이상부위 표시
  • 컴퓨터 NET-WORK 연결하여 원거리 운전상태 확인, 설정, 감시 기능구현
  • 미려한 색상과 디자인
  • 완벽한 기기 보호장치
  • 실내환경을 고려하여 저소음 운전
  • 보수 및 점검이 용이한 구조로 설계 제작
  • 현장 조건에 따른 맞춤 설계

기타특징

  • AIR GUIDE VANE 설치로 공기를 원하는 곳에 골고루 분포가능
  • ACCESS FLOOR 하부가 AIR SPACE 로 DUCT 와 DUCTLESS 어느 곳이든 설치가능
  • 배관, 배선이 ACCESS FLOOR 하부 설치되어 CABLE 및 DATA 파손방지 및 외관이 미려하며 증설 및 이설이 용이함

공냉식 항온항습기 - Down type 표준사양

MODEL DAC-030D DAC-050D DAC-060D DAC-075D DAC-100D DAC-150D DAC-200D DAC-200D
구분 단위
RT 3 5 6 7.5 10 15 20 30
냉 방 능 력 kcal/h 8,100 13,500 16,200 20,250 27,000 40,500 54,000 81,000
난 방 능 력 kcal/h 5,160 6,880 8,600 10,320 13,760 17,200 20,640 25,800
가 습 능 력 kg/h 3.0 4.0 6.0 6.0 8.0 10.0 12.0 15.0
송풍기 형 식 TYPE SIROCCO DOUBLE SUCTION
모 터 출 력 kWxPxEA 0.5x6x1 0.75x6x1 0.75x6x1 1.1x8x1 0.75x6x2 1.1x8x2 1.5x6x2 1.5x6x3
풍 량 CMM 33 55 66 82 110 165 220 330
규 격 # x EA # 1 ½ # 1 ⅝ # 1 ⅝ # 2 # 1 ⅝ x 2 # 2 x 2 # 2 x 2 # 2 x 3
증발기 형 식 TYPE FIN AND TUBE
전 면 면 적 ㎡ 0.340 0.430 0.510 0.580 0.780 0.870 1.030 1.560
재열기 형 식 TYPE ELECTRIC HEATING COIL (AERO FINNED TUBE)
용 량 kW 6 8 10 12 16 20 24 30
제 어 STEP kWxSTEP 3x2 4x2 2.5x4 3x4 4x4 5x4 6x4 7.5x4
가습기 형 식 TYPE 전자전극봉
용 량 kW 2.2 5.9 5.9 5.9 5.9 11.1 11.1 11.1
배관경 고 압 액 관 mm 9.52 12.7 9.52 x 2 15.88 12.7 x 2 15.88 x 2 15.88 x 2 22.22 x 2
저 압 가 스 관 mm 19.05 22.22 19.05 x 2 28.58 22.22 x 2 28.58 x 2 28.58 x 2 34.92 x 2
가 습 기 급 수 mm Ø 9.52
드 레 인 A 25
여과기 재 질 % AFI 85%
흡음단열재 mm MASTER PHONE / 25
냉매제어장치   외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE)
냉 매   R-22 또는 환경친화 냉매
색 상   MAKER COLOR
전 원   AC 3ф x 220V / 380V / 440V x 60Hz
총 소 요 동 력 kW 10.8 18.4 21.1 25.05 31.2 40.2 53.8 69.2
외 형 깊 이 mm 800 800 850 850 850 950 950 950
폭 mm 850 850 1,150 1,150 1,550 1,900 1,900 2,400
높 이 mm 1,850 1,850 1,850 1,850 1,950 2,000 2,000 2,400
제 품 중 량 kg 380 420 500 580 740 900 1,050 1,300

공냉식 항온항습기 - Down type 운전조건

  • 냉방능력은 표준 풍량하에서 실내 공기온도 : 건구(DB) 27℃ / 습구(WB) 19.5℃ , 실외 공기온도 : 건구(DB) 35℃ 기준임.
  • 실내 온/습도 조건 : 온도 22±2℃ , 습도 50±5% (RH)
  • 재열기 및 가습기의 사양변경이 가능합니다.
  • 배관규격은 배관거리에 따라 변경될 수 있습니다.
  • 상기 이외의 특수사양도 주문 제작 가능합니다.
중량계산 3 5 6 8 10 15 20 20
케이싱 160 160 200 200 265 280 310 310
전기박스 10 10 13 13 15 20 20 20
몰드 15 15 20 20 25 30 30 30
D.X 20 25 35 40 55 75 100 100
히터 20 25 30 35 40 50 60 60
가습기 5 5 8 8 15 15 15 15
휀 20 25 30 30 50 60 70 70
전기 15 15 20 20 25 30 40 40
배관 3 5 6 8 10 15 20 20
총중량 271 290 368 382 510 590 685 685
