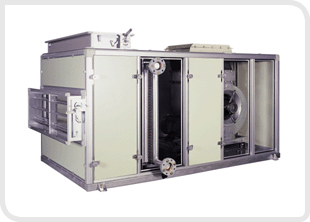

공기조화기

직팽식 공기조화기 제품사양(Specification)

MODEL DAH DAH DAH DAH DAH DAH DAH DAH DAH DAH
구분 단위 0045 0065 0085 0110 0130 0150 0170 0200 0230 0280
풍 량 급 기 표준풍량 CMM 45 65 85 110 130 150 170 200 230 280
풍량범위 CMM 43-54 62-77 82-103 105-131 125-157 144-180 163-203 192-239 220-275 269-337
정 압 mmAq 60 75 75 75 75 75 85 85 85 85
환 기 표준풍량 CMM 36 52 68 88 104 120 136 160 184 224
풍량범위 CMM 34-43 50-62 66-82 84-105 100-126 115-144 130-162 154-191 176-220 215-270
정 압 mmAq 40 40 40 40 40 40 45 45 45 45
송풍기 급기 FAN NO. - #2DS  #2½DS #2½DS #2½DS #3DS #3DS #3DS #3½DS #3½DS #4DS
(Air Foil) 동 력 HP 2 3 3 5 5 5 7.5 7.5 10 10
환기 FAN NO. - #1½DS #1½DS #2DS #2DS #2½DS #2½DS #2½DS #2½DS #3DS #3½DS
(Sirocco) 동 력 HP 2 2 2 3 3 3 3 5 5 5
코일능력 냉방(6ROW) 냉 수 kcal/h 19,500 27,900 36,900 47,300 56,400 64,700 73,200 86,200 99,100 121,200
난방(2ROW) 온 수 kcal/h 16,000 23,200 30,300 39,200 46,300 53,500 60,500 71,300 81,900 99,700
증 기 kcal/h 35,900 51,800 67,700 87,700 103,600 119,500 135,500 159,500 183,400 223,200
코 일 전 면 면 적 m2 0.3 0.43 0.57 0.73 0.87 1.0 1.13 1.33 1.53 1.87
필터 초급필터 (AFI 80%) 24" 1 1 1 1 2 2 2 2 4 4
12" 0 1 1 2 2 2 2 3 0 2
댐 퍼 외 기 H × W mm 340×730 340×885 340×1,030 340×1,030 340×1,170 340×1,360 450×1,440 450×1,660 450×1,550 450×1,850
환 기 H × W mm 340×730 340×885 340×1,030 340×1,030 340×1,170 340×1,360 450×1,440 450×1,660 450×1,550 450×1,850
배 기 H × W mm 190×730 190×885 190×1,030 190×1,030 190×1,170 190×1,360 340×1,440 340×1,660 450×1,550 450×1,850
배관경 냉 수 입출구 A 40 40 50 50 65 65 65 65 65 80
온 수 입출구 A 32 40 40 50 50 50 65 65 65 65
증 기 입 구 A 25 32 32 40 40 50 50 50 50 65
출 구 A 20 20 20 20 25 25 25 25 25 32
운전중량 수 평 형 kg 359 448 537 611 715 771 869 982 1,072 1,269
복 합 형 kg 391 488 583 670 784 847 951 1,070 1,186 1,393
리텐팬내장형 kg 561 667 801 916 1,055 1,143 1,293 1,432 1,584 1,840

운전조건

  • 1. 냉수코일 입구 공기온도 : 27℃ DB, 21℃ WB.
  • 2. 온수코일 입구 공기온도 15℃ DB, 9℃ WB.
  • 3. 증기코일 입구 공기온도 : 15℃ DB, 9℃ WB.
  • 4. 냉수 입구수온 : 7℃, 냉수 입출구온도차 : 5℃
  • 5. 온수 입구수온 : 60℃, 온수 입출구온도차 : 5℃
  • 6. 증기압력 : 2.0kg/㎠
MODEL DAH DAH DAH DAH DAH DAH DAH DAH DAH DAH
구분 단위 0350 0450 0550 0650 0750 0850 0950 1100 1250 1500
풍 량 급 기 표준풍량 CMM 350 450 550 650 750 850 950 1,100 1,250 1,500
풍량범위 CMM 336-419 432-540 529-661 624-779 720-900 817-1,021 912-1,139 1,056-1,319 1,200-1,499 1,440-1,800
정 압 mmAq 85 85 100 100 100 100 100 100 100 100
환 기 표준풍량 CMM 280 360 440 520 600 680 760 880 1,000 1,200
풍량범위 CMM 269-335 346-432 423-529 499-623 576-720 654-817 730-911 845-1,055 960-1,199 1,152-1,440
정 압 mmAq 45 45 50 50 50 50 50 50 50 50
송풍기 급기 FAN NO. - #4½DS #4½DS #5DS #5½DS #5½DS #6DS #6DS #7DS #5DSx2 #5½DSx2
(Air Foil) 동 력 HP 10 15 20 25 30 40 40 50 25 X 2 30 X 2
환기 FAN NO. - #4DS #4DS #4½DS #5DS #5DS #5½DS #5½DS #6DS #4½DSx2 #5DSx2
(Sirocco) 동 력 HP 7.5 10 15 15 20 20 20 25 15 X 2 20 X 2
코일능력 냉방(6ROW) 냉 수 kcal/h 150,900 194,400 237,700 280,500 323,900 367,300 410,000 474,900 539,600 647,800
난방(2ROW) 온 수 kcal/h 124,700 160,400 196,000 231,500 267,200 302,800 338,500 391,900 445,400 534,500
증 기 kcal/h 279,000 358,700 438,500 518,200 597,900 677,600 757,400 876,900 996,500  1,195,800
코 일 전 면 면 적 m2 2.33 3.0 3.67 4.33 5.0 5.67 6.33 7.33 8.33 10.0
필터 초급필터 (AFI 80%) 24" 6 6 8 12 12 12 15 18 18 24
12" 3 3 4 0 4 7 5 6 6 8
댐 퍼 외 기 H × W mm 560X1,850 560X2,290 560X2,780 670X2,970 670X3,270 860X2,970 860X3,270 860X3,790 970X2,015X2 970X2,425X2
환 기 H × W mm 560X1,850 560X2,290 560X2,780 670X2,970 670X3,270 860X2,970 860X3,270 860X3,790 970X2,015X2 970X2,425X2
배 기 H × W mm 450X1,850 560X2,290 560X2,780 560X2,970 560×3,270 670X2,970 670X3,270 670X3,790 860X2,015X2 860X2,425X2
배관경 냉 수 입출구 A 80 80 100 100 100 80X2단 80X2단 100X2단 100X2단 100X2단
온 수 입출구 A 80 80 80 80 80 80X2단 80X2단 80X2단 80X2단 80X2단
증 기 입 구 A 65 65 80 80 80 65X2단 65X2단 80X2단 80X2단 80X2단
출 구 A 32 32 40 40 40 32X2단 40X2단 40X2단 40X2단 40X2단
운전중량 수 평 형 kg 1,499 1,791 2,179 2,604 2,837 3,366 3,580 4,158 4,549 5,578
복 합 형 kg 1,659 1,971 2,397 2,870 3,119 3,711 3,946 4,577 4,856 5,968
리텐팬내장형 kg 2,205 2,586 3,173 3,761 4,083 4,796 5,058 5,956 6,472 7,980

운전조건

  • 1. 냉수코일 입구 공기온도 : 27℃ DB, 21℃ WB.
  • 2. 온수코일 입구 공기온도 15℃ DB, 9℃ WB.
  • 3. 증기코일 입구 공기온도 : 15℃ DB, 9℃ WB.
  • 4. 냉수 입구수온 : 7℃, 냉수 입출구 온도차 : 5℃
  • 5. 온수 입구수온 : 60℃, 온수 입출구 온도차 : 5℃
  • 6. 증기압력 : 2.0kg/㎠


수평형 공기조화기 외형치수

순 번 모 델 외형치수 혼합박스 코일박스 FAN 박스 FAN 토출구 댐퍼흡입구
H L W A B C D x E F x G
1 DAHH-0045 890 2,260 910 480 650 1,130 322 x 322 340 x 730
2 DAHH-0065 1,000 1,065 360 x 360 340 x 885
3 DAHH-0085 2,370 1,210 1,240 404 x 404 340 x 1,030
4 DAHH-0110 1,210 452 x 452
5 DAHH-0130 2,560 1,350 1,430 506 x 506 340 x 1,170
6 DAHH-0150 1,540 340 x 1,360
7 DAHH-0170 2,780 1,620 590 1,540 570 x 570 450 x 1,440
8 DAHH-0200 1,840 450 x 1,660
9 DAHH-0230 1,450 2,970 1,730 1,730 638 x 638 450 x 1,550
10 DAHH-0280 2,030 714 x 714 450 x 1,850
11 DAHH-0350 1,770 3,220 700 1,870 800 x 800 560 x 1,850
12 DAHH-0450 2,470 560 x 2,290
13 DAHH-0550 3,410 2,960 2,060 898 x 898 560 x 2,780
14 DAHH-0650 1,980 3,630 3,150 810 2,170 1,008 x 1,008 670 x 2,970
15 DAHH-0750 3,450 670 x 3,270
16 DAHH-0850 2,435 4,010 3,150 1,000 2,360 1,130 x 1,130 860 x 2,970
17 DAHH-0950 3,450 860 x 3,270
18 DAHH-1100 4,200 3,970 2,550 1,268 x 1,268 860 x 3,790
19 DAHH-1250 3,930 4,570 1,110 2,170 898 x 898 x2 970 x 2,015 x 2
20 DAHH-1500 5,390 1,008x1,008x2 970 x 2,425 x 2
  • 상기치수는 급기팬 상부토출 기준임
  • 상기치수는 DAH 공기조화기 제품사양 내장기준임
  • OPTION 및 비표준사양 적용시는 당사로 문의하시기 바랍니다.


리턴팬 내장형 공기조화기 외형치수

순 번 모 델 외형치수 혼합박스 코일박스 FAN 박스 배기박스 FAN 토출구 댐퍼흡입구
H L W A B C D E F x G I x K J x K
1 DAHR-0045 890 3,890 910 480 650 1,130 1,130 500 322 x 322 340 x 730 190 x 730
2 DAHR-0065 1,000 1,065 360 x 360 340 x 885 190 x 885
3 DAHR-0085 4,000 1,210 1,240 404 x 404 340 x 1,030 190 x 1,030
4 DAHR-0110 1,210 4,220 1,240 610 452 x 452 340 x 1,030
5 DAHR-0130 4,410 1,350 1,430 506 x 506 340 x 1,170 340 x 1,170
6 DAHR-0150 1,540 340 x 1,360 340 x 1,360
7 DAHR-0170 4,820 1,620 590 1,540 1,430 570 x 570 450 x 1,440 340 x 1,440
8 DAHR-0200 1,840 450 x 1,660 340 x 1,660
9 DAHR-0230 1,450 5,230 1,730 1,730 1,540 720 638 x 638 450 x 1,550 450 x 1,550
10 DAHR-0280 2,030 714 x 714 450 x 1,850 450 x 1,850
11 DAHR-0350 1,770 5,670 700 1,870 1,730 800 x 800 560 x 1,850
12 DAHR-0450 5,780 2,470 830 560 x 2,290 560 x 2,290
13 DAHR-0550 6,110 2,960 2,060 1,870 898 x 898 560 x 2,780 560 x 2,780
14 DAHR-0650 1,980 6,520 3,150 810 2,170 2,060 1,008 x 1,008 670 x 2,970 560 x 2,970
15 DAHR-0750 3,450 670 x 3,270 560 x 3,270
16 DAHR-0850 2,435 7,120 3,150 1,110 2,360 2,170 940 1,130 x 1,130 860 x 2,970 670 x 2,970
17 DAHR-0950 3,450 860 x 3,270 670 x 3,270
18 DAHR-1100 7,500 3,970 2,550 2,360 1,268 x 1,268 860 x 3,790 670 x 3,790
19 DAHR-1250 6,930 4,570 2,170 1,870 1,130 898 x 898 x 2 970 x 2,015 x 2 860 x 2,015 x 2
20 DAHR-1500 7,120 5,390 2,060 1,008 x 1,008 x 2 970 x 2,425 x 2 860 x 2,425 x 2
  • 상기치수는 급기팬 상부토출 기준임
  • 상기치수는 DAH 공기조화기 제품사양 내장기준임
  • OPTION 및 비표준사양 적용시는 당사로 문의하시기 바랍니다.


복합형 공기조화기 외형치수

순 번 모 델 외형치수 혼합박스 FAN & COIL 박스 FAN 토출구 댐퍼흡입구
H L W A B C D E x F G x I
1 DAHC-0045 1,780 1,780 910 650 1,130 890 890 322 x 322 340 x 730
2 DAHC-0065 2,000 1,065 1,000 1,000 360 x 360 340 x 885
3 DAHC-0085 1,890 1,210 1,240 404 x 404 340 x 1,030
4 DAHC-0110 2,420 1,210 1,210 452 x 452
5 DAHC-0130 2,080 1,350 1,430 506 x 506 340 x 1,170
6 DAHC-0150 1,540 340 x 1,360
7 DAHC-0170 2,300 1,620 760 1,540 570 x 570 450 x 1,440
8 DAHC-0200 1,840 450 x 1,660
9 DAHC-0230 2,900 2,490 1,730 1,730 1,450 1,450 638 x 638 450 x 1,550
10 DAHC-0280 2,030 714 x 714 450 x 1,850
11 DAHC-0350 3,540 2,740 870 1,870 1,770 1,770 800 x 800 560 x 1,850
12 DAHC-0450 2,470 560 x 2,290
13 DAHC-0550 2,930 2,960 2,060 898 x 898 560 x 2,780
14 DAHC-0650 3,960 3,190 3,150 1,020 2,170 1,980 1,980 1,008 x 1,008 670 x 2,970
15 DAHC-0750 3,450 670 x 3,270
16 DAHC-0850 4,870 3,600 3,150 1,240 2,360 2,435 2,435 1,130 x 1,130 860 x 2,970
17 DAHC-0950 3,450 860 x 3,270
18 DAHC-1100 3,790 3,970 2,550 1,268 x 1,268 860 x 3,790
19 DAHC-1250 4,205 3,520 4,570 1,350 2,170 1,770 898 x 898 x 2 970 x 2,015 x 2
20 DAHC-1500 4,415 5,390 1,980 1,008 x 1,008 x 2 970 x 2,425 x 2
  • 상기치수는 급기팬 상부토출 기준임
  • 상기치수는 DAH 공기조화기 제품사양 내장기준임
  • OPTION 및 비표준사양 적용시는 당사로 문의하시기 바랍니다.
