특징
- ① 방열수 온도 32℃ 기준 유체온도 20℃ 일때의 능력이며, 설정 온도에 따라 냉각능력은 변화가 생김니다.
- ② 수돗물 등급의 맑은 물을 사용해 주십시오. (고농도의 에틸렌글리콜, 고순도의 순수를 사용하는 경우 당사로 상담바랍니다.
- ③ 방열수(쿨링타워, PCW 외)의 유량은 32℃공급기준 입니다. (방열수의 온도가 낮으면 유량도 낮아집니다.)
- ④ 표준형으로 적용되는 증발기이며, Plate tpye heat exchange 타입을 원하실 경우 당사로 상담바랍니다.
- ⑤ 별도의 냉매로도 주문 제작이 가능합니다. (R-404A, R-407C, R-134A, R-410A 등)
- ⑥ 장비의 외형 치수는 기품의 변경 및 고객의 요청에 따라 변경 될 수 있습니다.
- ⑦ 소음측정의 기준은 장비의 모든 커버를 답은 상태에서 1M가 떨어진 거리에서 측정한 값 입니다. (압축기의 종류에 따라 약간의 차이가 발생 될 수 있음)

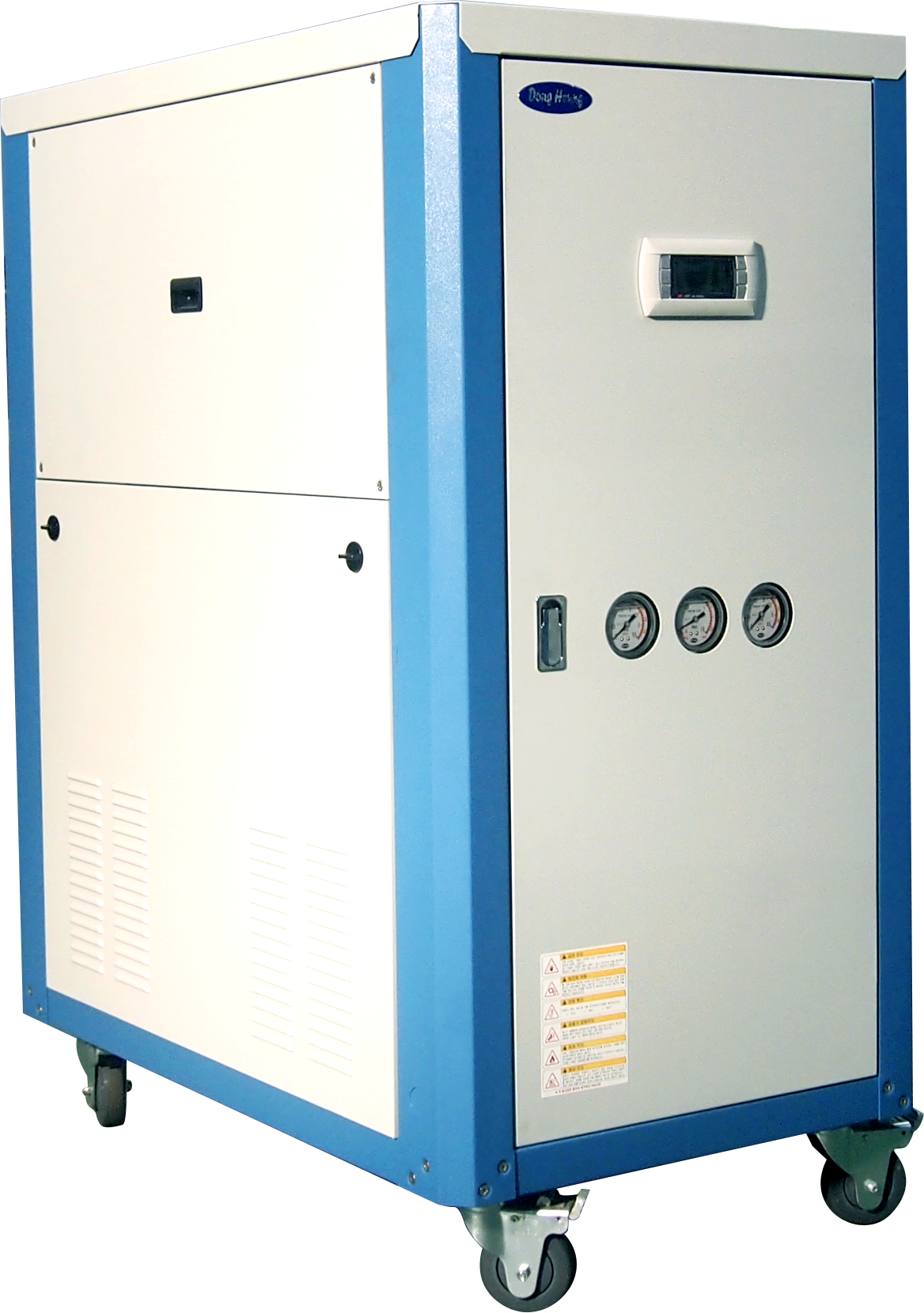

제품사양(Specification)
| 형식 | DH030W | DH050W | DH075W | DH100W | DH150W | DH200W | DH300W | DH400W | |
|---|---|---|---|---|---|---|---|---|---|
| 냉각능력 (Kcal/h) ※① | 8,400 Kcal/h | 14,000 Kcalal/h | 21,000 Kcalal/h | 28,000 Kcalal/h | 42,000 Kcalal/h | 56,000 Kcalal/h | 84,000 Kcalal/h | 112,000 Kcalal/h | |
| 사용유체 ※② | 맑은 물 (상수도 등급) | ||||||||
| 사용주위온도범위(℃) | 0℃ ~ 40℃ | ||||||||
| 사용온도범위(℃) | 5℃ ~ 25℃ | ||||||||
| 압축기 (Compressor) |
Type | SCROLL | |||||||
| Output (kW) | 2.24 kW | 3.79 kW | 5.04 kW | 7.5 kW | 10.44 kW | 15.5 kW | 22.5 kW | 30 kW | |
| 펌프 (Pump) |
Flow / Head | 65LPM / 38M | 65LPM / 38M | 135LPM / 37M | 135LPM / 50M | 200LPM / 43M | 260LPM / 46M | 450LPM / 49M | 450LPM / 49M |
| Output (kW) | 0.75 kW | 0.75 kW | 1.29 kW | 1.62 kW | 2.1 kW | 2.9 kW | 3 kW | 3 kW | |
| 응축기 (Condenser) |
Type | Shell and tube water cooling | |||||||
| Material | Shell - Iron / Tube - Copper | ||||||||
| Minimum flow※③ | 30LPM | 50LPM | 75LPM | 100LPM | 150LPM | 200LPM | 300LPM | 400LPM | |
| 증발기 ※④ (Evaporator) |
Type | Shell and tube water cooling | |||||||
| Material | Shell - SUS304 grade stainless steel / Tube - Copper | ||||||||
| 물탱크 용량 (Liter) | 50 | 100 | 120 | 150 | 180 | 250 | 350 | 450 | |
| 냉매 (Refrigerant) ※⑤ | R-22 | ||||||||
| 접속구경 | 유체 구경 (A) | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 50 |
| 방열수 구경 (A) | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 | |
| 외형 치수 (WxLxH) ※⑤ | 606 x 1,031 x 1,221 | 656 x 1,106 x 1,221 | 726 x 1,436 x 1,421 | 726 x 1,436 x 1,421 | 726 x 1,436 x 1,421 | 976 x 1,836 x 1,721 | 976 x 1,836 x 1,721 | 1,076 x 2,376 x 1,721 | |
| 장비 무게 (Weight) | |||||||||
| Operating noise lever ※⑦ | 70 dB 이하 | ||||||||
